提升中國制造的質量水平
一、測試對象
低壓連接器、高壓連接器、高速高頻連接器、充換電連接器（充電槍）、汽車用端子、汽車線束線纜和連接器材料。
二、華碧特色測試能力
正向力測試：自主開發的正向力vs.接觸電阻測試系統，配備了高精度微歐姆級電阻測試儀，位移分辨率為1微米的荷重測試儀，可以完成各種端子的小位移正向力性能測試。
微動磨損：獨立研發微動腐蝕測試系統，采用高精度位移驅動系統，可同步監控接觸電阻變化，獨立的測試軟件；
溫升及載流能力：專用溫升測試房4間；各種規格交直流電源，電流達到2000A，電壓達到1000V，滿足新能源大電流溫升測試的需求；各種監控及數據采集設備：瞬斷儀，數據采集儀，紅外測溫儀；
高壓連接器屏蔽效能：采用線注入法、管中管和三同軸等方法，評估USB/FAKRA/HSD/Ethernet等車載通訊線纜、高速高頻連接器、高壓線束及連接器的屏蔽效能。
高速信號線纜及連接器SI信號完整性：插入損耗，回波損耗，電壓駐波比，串?dāng)_，阻抗，眼圖，具備各類SI治具設計制作能力；
二、測試服務范圍
環境應力測試：耐低溫試驗、耐高溫試驗、耐溫度變化試驗、耐溫度濕熱循環試驗、溫度沖擊試驗、中性鹽霧/交變鹽霧、混合流動氣體、氨水熏蒸、耐化學溶液、防塵試驗、防水試驗、防水密封，高壓水沖擊；
電性能試驗：溫升測試、載流能力、電流循環、降額曲線、介電強度、絕緣電阻、低電平接觸電阻、電壓降；
力學性能測試：端子至端子的插入力和拔出力、端子對護套的插入力/止推力/保持力、端子正壓力/正向力/法向力、連接器的接合力/分離力、CPA及TPA的插入力和拔出力、各種輔助結構機械強度；
機械可靠性測試：插拔循環、連接器對插到位聲響、自由跌落、滾筒跌落、金屬箍保持力（高壓連接器）、密封圈保持力、振動/機械沖擊/三綜合、微動腐蝕/微動磨損；
屏蔽效能：線注入法、管中管和三同軸法；轉移阻抗、屏蔽衰減；
高速信號線纜及連接器SI信號完整性：插入損耗，回波損耗，電壓駐波比，串?dāng)_，阻抗，眼圖
導體壓接橫截面切片：

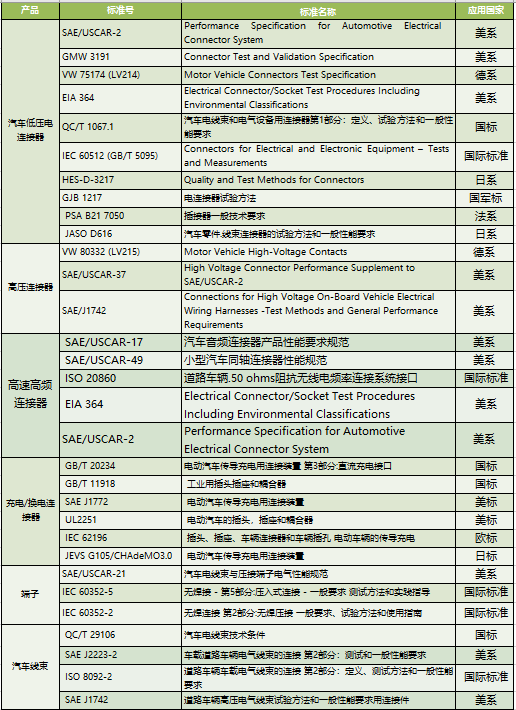

三、測試依據標準
汽車連接器：
標準號為SAE/USACR 2；標準名稱為Performance Specification For Automotive Electrical Connector Systems；
標準號為SAE/USACR 37；標準名稱為High Voltage Connector Performance Supplement to SAE/USCAR 2；
標準號為SAE/USCAR 17；標準名稱為Performance Specification For Automotive RF Connector Systems；
標準號為SAE/USCAR 49；標準名稱為PERFORMANCE SPECIFICATION FOR MINIATURE AUTOMOTIVE COAXIAL CONNECTORS；
標準號為GMW3191；標準名稱為Connector Test and Validation Specification；
標準號為VW75174(LV214)；標準名稱為Motor Vehicle Connectors Tests；
標準號為VW80302(LV215-1)；標準名稱為Motor Vehicle High Voltage Contacts Test Specification；
標準號為VW80302(LV215-2)；標準名稱為Electrical/Electronic Requirements for HV Contacts Performance Specification；
標準號為Q/JLY J7110195；標準名稱為Low-Voltage Connector of Automobile Wire Harness Technical Specification；
標準號為Q/JLY J7111175；標準名稱為FAKRA&HSD、Audio and Video Connector FAKRA&HSD Technical Specification；
標準號為CTS-17.01.03.00；標準名稱為Automobile Connector Technical Specification；
標準號為SMTC 3 862 001；標準名稱為Electrical Connectors for Automobiles Test Method。
標準號為 ISO 20860；標準名稱為Road vehicles - 50 ohms impedance radio frequency connection system interface。
汽車用端子：
標準號為SAE/USCAR 21；標準名稱為Performance Specification for Cable-to-terminal Electrical Crimps；
標準號為SAE/USCAR 38；標準名稱為Performance Specification for Ultrasonically Welded Wire Terminations；
標準號為IEC 60512；標準名稱為Connectors for electronic equipment — Tests and measurements；
標準號為31832374；標準名稱為Battery and ring terminal test Specification；
標準號為VW60330；標準名稱為Crimp Connections Solderless Electrical Connections；
標準號為VW75174-2；標準名稱為Vehicle Contacts Slow Motion Test。
汽車線纜：
標準號為ISO 6722；標準名稱為Road vehicles — 60 V and 600 V single-core cables；
標準號為SAE J1742；標準名稱為Connections for High Voltage On- board Vehicle Electrical Wiring Harness – Test Methods and General Performance Requirements；
標準號為ISO 14572；標準名稱為Road vehicles — 60 V and 600 V Screened and Unscreened single – or multi-core cables。
汽車線束總成：
標準號為SAE/USCAR 30；標準名稱為Performance Specification for Automotive Universal Serial Bus (USB) Connector Systems；
標準號為QC/T 1067.1；標準名稱為Automobile Wire Harness and Electrical Equipment Connector；
標準號為QC/T 29106；標準名稱為Automobile Wire Harness Technical Specification；
標準號為Q/JLY J7111252；標準名稱為High-Voltage Wire Harness Assembly for Passenger Vehicles Technical Requirements；
標準號為Q/JLY J7110446；標準名稱為Low-Voltage Wire Harness for Automobile Technical Specification；
標準號為SMTC 3 865 001；標準名稱為Battery Cable Assembly Test Method。
